ちょっと、そこ！硬質銅棒のサプライヤーとして硬質銅棒, これらの悪い奴らを結びつける方法について、私はかなりの質問を持ってきました。これは多くの電気および産業用途において重要なステップであるため、これを行うための最良の方法に関するヒントとコツをいくつか共有したいと思いました。
なぜ硬い銅棒を接続するのですか?
まず最初に、そもそもなぜ硬質銅バーを接続したいのかについて話しましょう。硬質銅バーは、その高い導電性、耐久性、および大電流の処理能力により、電気システムで広く使用されています。これらは配電盤、開閉装置、その他の電気機器によく見られます。
複数の硬質銅バーを接続すると、導体の長さを延長し、複雑な電気回路を作成し、より効果的に電力を分配することができます。小規模な DIY プロジェクトで作業している場合でも、大規模な産業設備で作業している場合でも、硬質銅バーを適切に接続する方法を知ることは不可欠です。
銅棒の準備
銅バーの接続を開始する前に、銅バーが適切に準備されていることを確認する必要があります。これには、接合する表面を洗浄し、汚れ、グリース、酸化がないことを確認することが含まれます。酸化により銅の導電率が低下し、電気接続が不良になる可能性があるため、銅を除去することが重要です。
ワイヤーブラシまたはサンドペーパーを使用して銅バーを掃除できます。掃除した表面に汚れや油がつかないよう、必ず手袋を着用してください。表面がきれいになったら、さらなる酸化を防ぐために抗酸化化合物の薄い層を塗布します。
硬質銅棒の接続方法
硬質銅バーの接続にはいくつかの方法があり、それぞれに独自の長所と短所があります。最も一般的な方法をいくつか見てみましょう。
1. ボルト接続
ボルト接続は、硬質銅バーを接続する最も一般的な方法の 1 つです。取り付けは比較的簡単で、必要に応じて分解できます。ボルト接続を行うには、銅バーにドリルで穴を開け、ボルト、ナット、ワッシャーを使用してそれらを固定する必要があります。
ボルト接続を使用する場合は、正しいサイズと種類のボルトとナットを使用することが重要です。良好な電気接続を確保するには、ボルトを推奨トルク仕様で締める必要があります。トルクレンチを使用してトルクを測定し、指定された範囲内であることを確認できます。
ボルト接続の利点の 1 つは、取り付けにある程度の柔軟性が与えられることです。ボルトを締める前に、銅棒の位置をわずかに調整して適切に揃えることができます。ただし、ボルト接続は振動や熱膨張の影響を受ける可能性があり、時間の経過とともにボルトが緩む可能性があります。これを防ぐには、ロックワッシャーまたはネジロック剤を使用します。
2. 溶接接続
溶接接続により、銅バー間に恒久的で導電性の高い接合が提供されます。これらは、大電流電気システムなど、強力で信頼性の高い接続が必要なアプリケーションでよく使用されます。
銅棒の接続に使用できる溶接方法には、TIG (タングステン不活性ガス) 溶接、MIG (金属不活性ガス) 溶接、抵抗溶接など、いくつかの種類があります。各方法には独自の長所と短所があり、溶接方法の選択は特定の用途と利用可能な装置によって異なります。
TIG 溶接は、歪みを最小限に抑えた高品質の溶接が得られるため、銅棒を溶接する一般的な方法です。消耗品ではないタングステン電極を使用して電極と銅棒の間にアークを生成し、溶加材を溶接池に追加して棒を結合します。
MIG 溶接は、銅棒を溶接するためのもう 1 つのオプションです。消耗品のワイヤ電極を使用し、これを溶接ガンに通して溶融させて溶接を作成します。 MIG 溶接は TIG 溶接よりも高速ですが、溶接の品質を制御するのが難しい場合があります。
抵抗溶接は、電流に対する銅棒の抵抗によって発生する熱を利用して溶接を行う方法です。これは銅棒を接合するための迅速かつ効率的な方法ですが、特殊な装置が必要です。
3. 圧着接続
圧着接続は、低電圧アプリケーションで硬質銅バーを接続するための一般的な選択肢です。取り付けが簡単で、信頼性の高い電気接続を提供します。圧着接続を行うには、圧着工具と圧着コネクタを使用する必要があります。
圧着コネクタは、銅バーの端に配置され、圧着工具を使用して圧着される金属スリーブです。圧着工具はコネクタに圧力を加えてコネクタを変形させ、銅バーの周りにしっかりとフィットします。
圧着接続は他のタイプの接続よりも抵抗が高くなる可能性があるため、一般に大電流アプリケーションには推奨されません。ただし、迅速かつ簡単な接続が必要な低電圧アプリケーションには適したオプションです。
4. はんだ付け接続
はんだ付け接続は、硬質銅バーを接続するもう 1 つの方法です。これらは、小型で正確な接続が必要な電子アプリケーションでよく使用されます。はんだ付け接続を行うには、はんだごてとはんだを使用する必要があります。
銅棒をはんだ付けするときは、正しい種類のはんだとフラックスを使用することが重要です。はんだの融点は銅棒の融点よりも低い必要があり、フラックスは酸化を除去し、はんだの流れを促進するのに役立ちます。
はんだ付け接続は良好な電気接続を提供しますが、溶接またはボルト締め接続ほど強度はありません。また、はんだは高温で溶ける可能性があるため、大電流アプリケーションには推奨されません。
適切な接続方法の選択
接続方法の選択は、アプリケーション、定格電流、環境、使用可能な機器などのいくつかの要因によって異なります。適切な接続方法を選択するための一般的なガイドラインをいくつか示します。
- 低電流アプリケーション: 電子回路などの低電流アプリケーションの場合は、はんだ付けまたは圧着接続で十分な場合があります。取り付けは簡単で、信頼性の高い接続を提供します。
- 大電流アプリケーション: 配電システムなどの大電流アプリケーションの場合は、通常、溶接またはボルト締め接続が推奨されます。大電流に対応できる強力で低抵抗の接続を実現します。
- 屋外または過酷な環境: 銅バーが屋外または過酷な環境にさらされる場合は、溶接接続が最良の選択となる可能性があります。他のタイプの接続よりも腐食や振動に対する耐性が優れています。
- 設置とメンテナンスの容易さ: 銅バーの取り付けや取り外しを頻繁に行う必要がある場合は、ボルト接続が最も便利なオプションです。取り付けと調整が簡単に行えます。
品質管理とテスト
硬質銅バーを接続したら、品質管理とテストを実行して、電気接続が良好であることを確認することが重要です。マルチメーターを使用して、接続されたバー間の抵抗を測定できます。抵抗は特定の用途の許容範囲内である必要があります。
接続の目視検査を実行して、損傷や接続の緩みの兆候がないことを確認することもできます。問題に気付いた場合は、システムを運用する前に修正する必要があります。

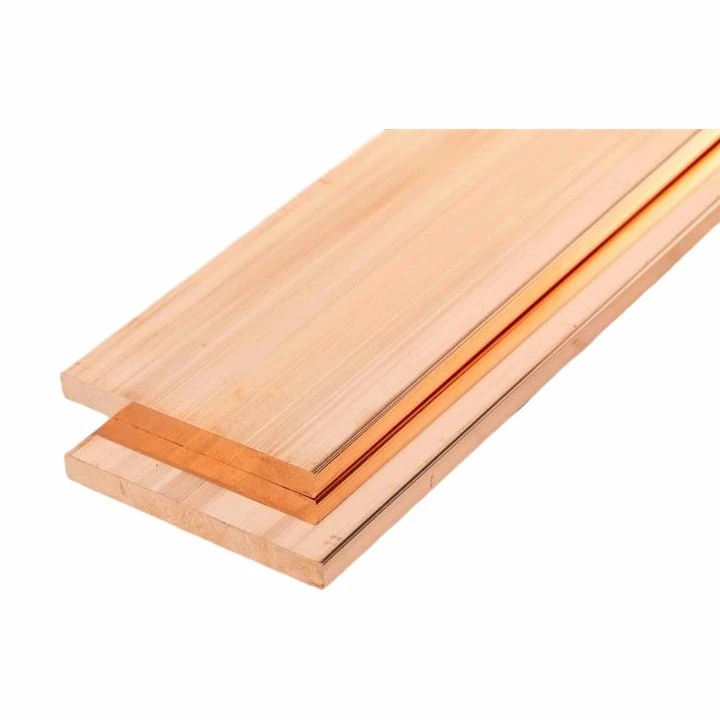

高品質の銅バーをカスタマイズする
探しているなら高品質の銅バーをカスタマイズする、私たちはあなたをカバーします。お客様の特定の要件を満たすために、幅広いカスタマイズ オプションを提供しています。特定のサイズ、形状、表面仕上げが必要な場合でも、当社はお客様と協力してプロジェクトに最適な銅バーを作成できます。
高導電性銅バスバー
私たちの高導電性銅バスバー優れた電気的性能を提供するように設計されています。高導電性と低抵抗を備えた当社の銅バスバーは、電気システムの効率の向上に役立ちます。
調達に関するお問い合わせ
硬質銅バーの購入に興味がある場合、または接続についてご質問がある場合は、お気軽にお問い合わせください。お客様のニーズに最適なソリューションを見つけるお手伝いをいたします。中小企業でも大企業でも、当社は高品質の銅棒と専門家のアドバイスを提供できます。
